Urządzenia do zasilania bezprzerwowego UPS ( ang. Uninterruptible Power Supply) mają na celu zasilanie odbiorników, wymagających stałego i „pewnego” źródła zasilania. Urządzenia te, ze względu na zasadę działanie oraz budowę wewnętrzną możemy podzielić na trzy grupy: off-line, line-interactive oraz true on-line.

Centrum Elektroniki Stosowanej specjalizuje się w dostarczaniu na rynek UPS-ów true on-line. Oferowane zasilacze bezprzerwowe to w pełni profesjonalne urządzenia, gdzie całkowita energia zasilająca UPS, zanim dotrze do odbiornika, jest podwójnie przetworzona (przez prostownik i falownik) a falownik pracuje w trybie ciągłym, nawet wówczas, kiedy obecna jest sieć zasilająca. Zastosowanie tych rozwiązań pozwala oddzielić od zasilanego odbiornika wszelkie zakłócenia obecne w sieci energetyki zawodowej. Podłączone do UPS-a urządzenie korzysta zawsze z prądu, wytworzonego przez falownik. Zasilacze true on-line gwarantują napięcie o kształcie idealnej sinusoidy, przez co mogą współpracować z urządzeniami każdego typu, podłączonymi do sieci, co nie jest możliwe w przypadku pozostałych dwóch typów zasilaczy. Ochrona przed niekorzystnymi zjawiskami, występującymi w sieci zawodowej, gwarancja ciągłości zasilania ( w przypadku zasilaczy off-line oraz line – interactive następuje przerwa w napięciu wyjściowym przy przełączaniu na pracę bateryjną) oraz współpraca z agregatami prądotwórczymi powoduje, że UPS-y true on-line są niezastąpione w przypadku ważnych systemów komputerowych, medycznych oraz przemysłowych.

Współczesne zasilacze bezprzerwowe typu true on-line posiadają coraz nowocześniejszą konstrukcję, zapewniając tym samym lepsze zabezpieczenie oraz wysoką jakość energii elektrycznej dla zasilanych odbiorników.

Jednym z czołowych urządzeń w swojej klasie jest oferowany przez Centrum Elektroniki Stosowanej z Krakowa UPS Master HP, w zakresie mocy od 100 do 600 kVA.

Najnowocześniejsze rozwiązanie

W Master HP zastosowano technologię true on-line ze sterowaniem IGBT i DSP, co gwarantuje maksymalne zabezpieczenie i bardzo wysoką jakość zasilania podłączonych urządzeń. Zasilacz bezprzerwowy, z podwójną konwersją (zgodnie z IEC EN 62040-3) oraz układem transformatora na wyjściu inwertera, świetnie spełnia krytyczne wymagania wysokiej niezawodności, jakie narzucają współczesne odbiorniki. W urządzeniu, w miejsce standardowego prostownika tyrystorowego, zastosowano prostownik IGBT. Ważną zaletą zasilaczy Master HP są ich niewielkie rozmiary, przy jednocześnie dużej mocy (250 kVA na 0,85 m²) - to oraz możliwość dostępu do wnętrza od przedniej ściany i umieszczenie wentylatora na górnej płaszczyźnie powoduje, że są one łatwe w instalacji nawet w niedużych pomieszczeniach.

Zerowe oddziaływanie na źródło zasilania

Zastosowanie prostownika IGBT przyczyniło się również do redukcji wpływu zasilacza na źródło zasilania, jakim jest sieć publiczna, czy agregat prądotwórczy. Master HP charakteryzuje się niskim współczynnikiem zniekształcenia prądu wejściowego THDI poniżej 3 %, wysokim współczynnikiem mocy wejściowej cosφ powyżej O,99, funkcją Power Walk (progresywne uruchomienie prostownika) oraz opóźnionym uruchomieniem prostownika przy pracy równoległej kilku UPS-ów.

Master HP jest więc wysokiej klasy filtrem, chroniącym źródło zasilania przed wyższymi harmonicznymi i mocą bierną, generowaną przez podłączone do niego urządzenia.

Szeroki zakres zastosowania i elastyczność

UPS ten może być wykorzystany do szerokiego zakresu aplikacji: systemy IT, urządzenia medyczne, przemysłowe, oświetlenie awaryjne. Duży wybór akcesoriów gwarantuje maksymalne wykorzystanie mocy zasilacza. UPS-a Master HP można łączyć w pracy równoległej (do 8 jednostek systemie systemie systemie n+1). Zastosowanie Hot System Expansion umożliwia dodawanie nowego UPS-a do istniejącego systemu, przy pracujących pozostałych urządzeniach, bez konieczności wyłączania napięcia zasilanych odbiorników. A dodatkowe wyposażenia takie jak: Dual Bus, UGS (UPS Group Synchronizer), czy PSJ (Parallel System Joiner), dają użytkownikowi możliwość swobodnego kształtowania i użytkowania systemów zasilania rezerwowego, według własnych potrzeb i wytycznych.

Ochrona baterii

Master HP gwarantuje także skuteczny system zarządzania i ochrony baterii, co optymalnie wydłuża ich żywotność. Realizowane jest to przez: dwustopniowy system ładowania baterii, kompensację temperaturową i ochronę przed głębokim rozładowaniem, system blokujący ładowanie oraz system testujący. UPS ten jest kompatybilny z bateriami wykonanymi w różnych technologiach, to typowy przykład urządzeń typu zasilacze bezprzerwowe.

Komunikacja

Oprogramowanie dostarczone z urządzeniem zapewnia pełny monitoring, zarządzanie oraz automatyczny shut down systemu operacyjnego. Możliwa jest komunikacja ze wszystkimi systemami operacyjnymi (2xRS232). UPS posiada slot na opcje: adapter SNMP, złącze EPO, panel LCD lub LED, panel graficzny.

System napięcia gwarantowanego pracujący w oparciu o Master HP – realizacja

W sierpniu tego roku zostały zakończone prace, związane z dostarczeniem oraz uruchomieniem UPS-ów Master HP dla Miasteczka Multimedialnego w Nowym Sączu – ośrodka innowacji w zakresie multimediów i systemów informacyjnych.

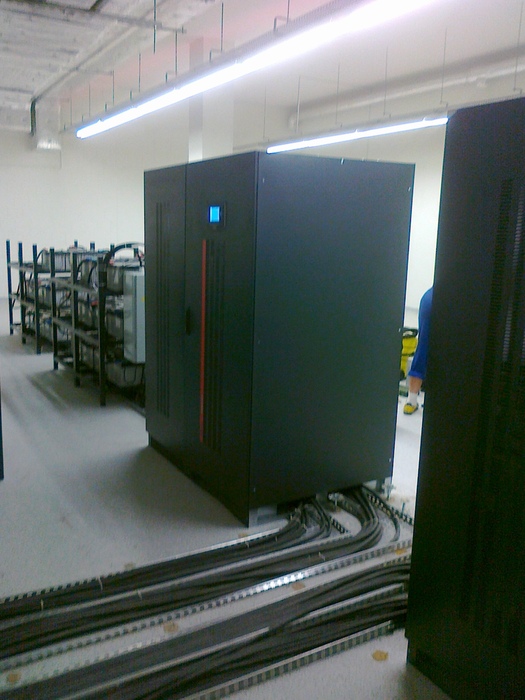

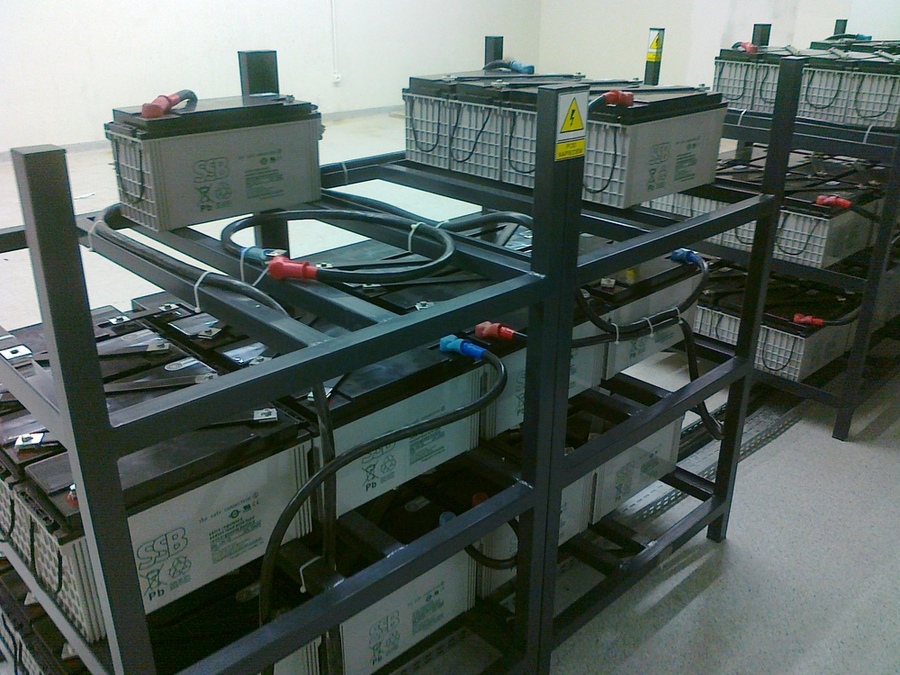

W obiekcie uruchomione zostały dwa UPS-y, każdy o mocy 300 kVA, połączone ze sobą w pracy równoległej. Aby zapewnić zakładany czas podtrzymania do każdego UPS-a zostały dołączone dwa stojaki z bateriami zewnętrznymi. System zasilania rezerwowego 2 x 300 kVA został podłączony poprzez zewnętrzną szafę z bypassem obejściowy, przez który odbiorniki bezprzewodowo przełączone zostają na zasilanie sieciowe w momencie serwisowania UPS-ów. Według wstępnego założenia, UPS-y te miały pracować na potrzeby serwerowi obiektu, ostatecznie jednak przeznaczone zostały na potrzeby własne budynku oraz wynajmowanych powierzchni biurowych.
